Holtek – RF Receiver BC2502A/B für Sub-1GHz FSK Anwendungen

RF Receiver BC2502 ABDie RF Receiver BC2502 Derivate verfügen über einen vollintegrierten Low-IF-FSK-Empfänger mit einer automatischen Verstärkungsregelung (AGC) und einem vollintegrierten FSK-Demodulator. Der Synthesizer unterstützt die Frequenzbänder 315, 433, 868 und 915 MHz durch einen fraktionalen Frequenzteiler und besitzt einen integrierten VCO. Die Bausteine benötigen nur einen Quarz und ein Minimum an passiven Bauteilen zur vollständigen Implementierung eines FSK Empfängers.

Mit diesem hohen Grad an Funktionsintegration bieten die BC2502x Bausteine hervorragende Lösungen für kostengünstige drahtlose Anwendungen mit geringem Stromverbrauch.

Details zum BC2502A und BC2502B

Der BC2502A arbeitet in den 315/433MHz-Bändern und der BC2502B wie bereits erwähnt in den lizenzfreien Sub-1GHz-ISM-Bändern.

RF Receiver BC2502 Block DiagrammSie arbeiten mit einer Versorgungsspannung von 2,4V bis 5,5V und haben einen niedrigen Empfangsstrom von 4,5mA im 433MHz Frequenzband, eine hohe Empfangs-empfindlichkeit von bis zu -109dBm bei einer Datenrate von 25ksps sowie eine maximale Übertragungsrate von 50ksps.

Die HF-Eigenschaften der ICs entsprechen den ETSI/FCC-Spezifikationen. Die Bausteine unterstützen einen Sniff-RX-Modus, bei dem die Ein/Aus-Funktion des RX-Modus von einer MCU gesteuert werden kann, um den Stromverbrauch im Vergleich zum Duty-RX-Modus noch weiter zu optimieren.


Die ICs verfügen über eine I²C-Schnittstelle zur Konfiguration der Empfangsfrequenz und der anderen Betriebsparameter. Weitere Vorteile sind die guten Anti-Interferenz-Eigenschaften. Auswirkungen von Störungen durch unsaubere Stromversorgungen oder Störfelder in der Umgebung des Empfängers werden effizient reduziert. Ein Einsatz im industriellen Umfeld wird durch ein gut verarbeitbares 10-Pin-SOP-EP-Gehäuse und dem Betriebstemperaturbereich von -40°C bis 85°C ermöglicht.


Die BC2502x Receiver eignen sich besonders für den Einsatz in drahtlosen Empfängerprodukten wie Metallrolltoren, Deckenlampen, drahtlosen Schaltern, drahtlosen Türklingeln, integrierten Deckenventilatoren und anderen Produkten.

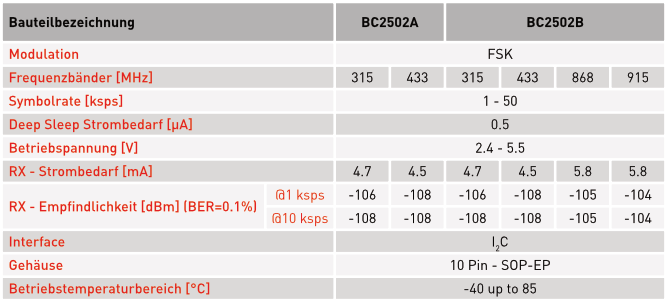

Spezifikation im Detail



Konfiguration & Anwendungsgebiete

  • On-Chip-VCO und Fractional-N-Synthesizer mit integriertem Schleifenfilter

  • Unterstützt kostengünstigen 16MHz-Quarz

  • FCC/ETSI-konform
  • Rolltore aus Eisen
  • Lampen an der Decke
  • Drahtlose Schalter
  • Drahtlose Türklingeln
  • Andere drahtlose Produkte

Die hier vorgestellten RF Receiver BC2502 Derivate sind Teil einer großen Familie an Funk-ICs von Holtek. Sprechen Sie mit uns über alle Möglichkeiten, die diese RX, TX und TRX Bausteine in Ihrem nächsten Projekt ermöglichen.
