3PEAK – TPA626 36V Bi-Directional Frontend: 3PEAK hat seinen Hauptsitz in Suzhou, China und Plano, Texas, USA. Europa wird mit einem eigenen Team von München (Deutschland) aus betreut.
Ein Fokus von 3PEAK ist die Entwicklung und das Angebot von ICs für die komplette Signalkette. Dies umfasst neben Operationsverstärkern, Spannungsreferenzen, Analog zu Digital Converter (ADCs) und weiteren Bauteilen auch ICs zur bi-direktionalen Spannungs-, Strom- und Leistungsmessung.

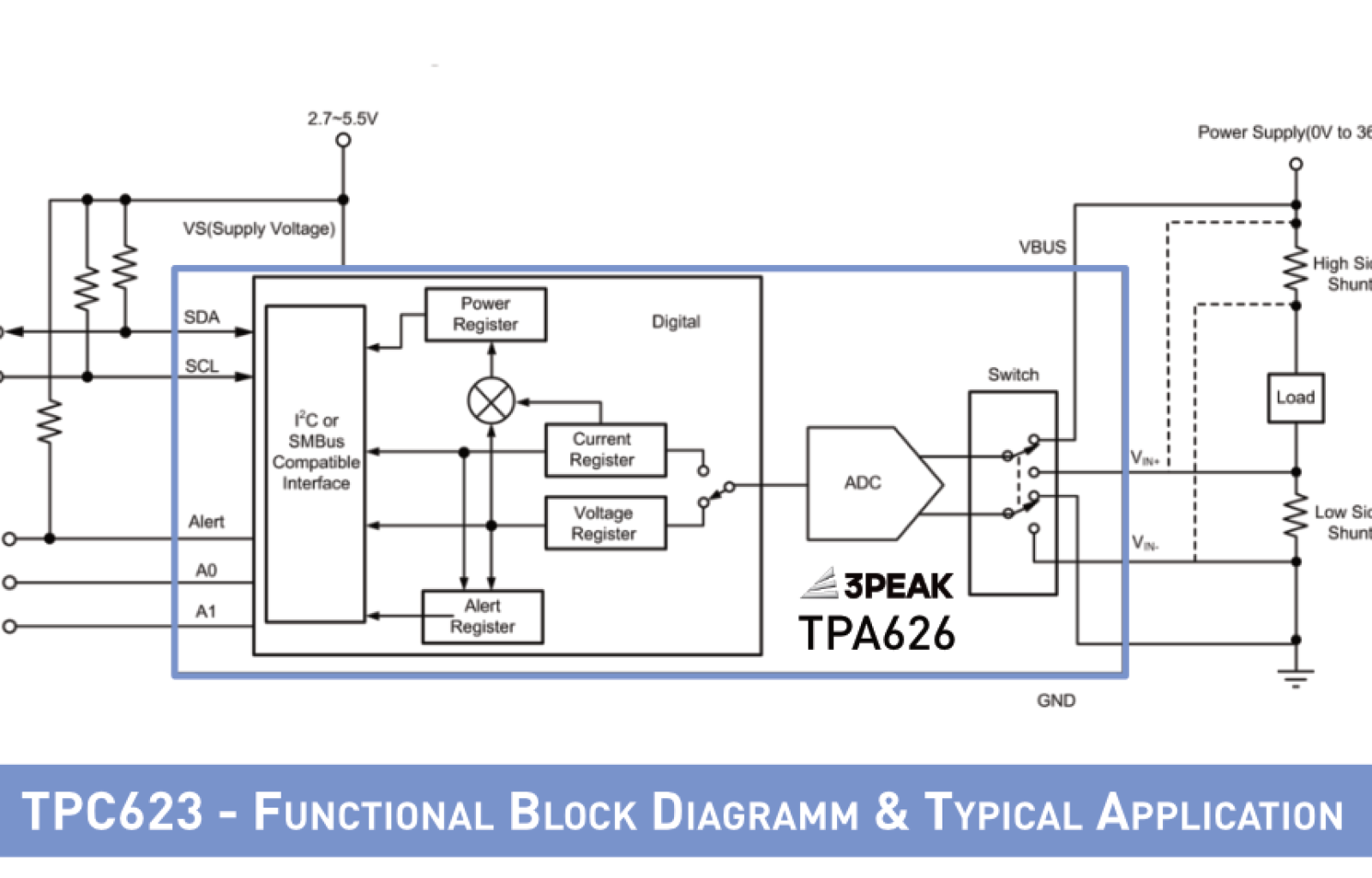

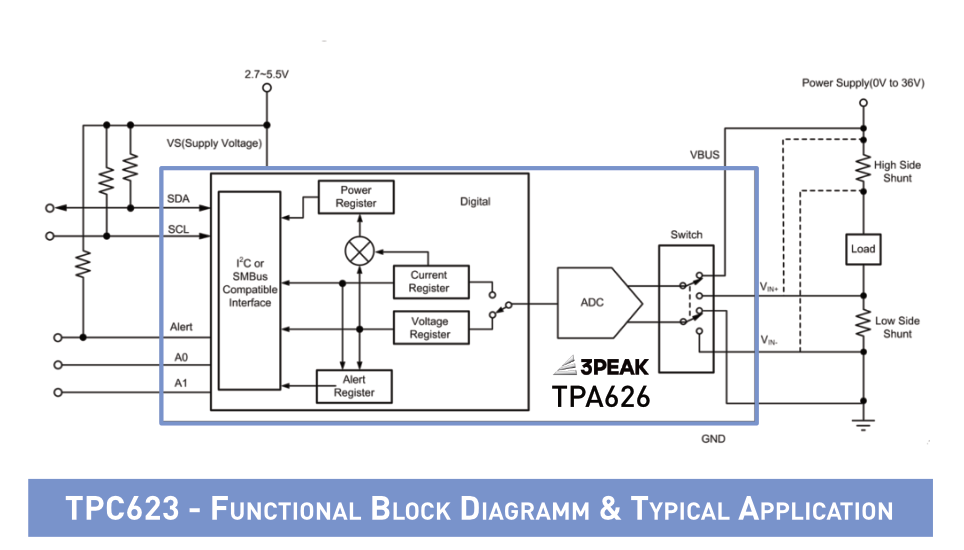

Der TPA626 eignet sich für eine bi-direktionale Strom- und Leistungsmessung mittels Shunt Widerstand bei Common-Mode Bus-Eingangsspannungen von 0V bis 36V. Das IC lässt sich sowohl für eine High-Side als auch Low-Side Messung einsetzen. Über das I2C oder das SMBus-kompatibles Interface stehen Strom-, Spannung- und Leistungsmesswerte zur Verfügung. Für den Betrieb benötigt der TPA626 eine Betriebsspannung von 2.7V bis 5.5V. Da die Betriebsspannung unabhängig von der Bus-Eingangsspannung ist, wird ein Power-Sequencing für den TPA626 nicht benötigt. Dies vereinfacht die Entwicklung. Ausserdem lässt sich durch Wahl von 16 verschiedenen I2C Adressen das IC flexibel in Systemen mit einer Vielzahl an Messstellen einsetzen.
Der TPA626 bietet für die eigentlichen zwei Messgrößen – der Bus- und Shunt-Spannung – ein einstellbares Averaging und konfigurierbare Konvertierungszeiten. Der integrierte SAR ADC arbeitet mit einer 16-bit Auflösung. Abhängig von den Systemeigenschaften lässt sich über ein Register zur Kalibrierung die korrekte Berechnung der Strom- und Leistungswerte einstellen.
Das IC bietet eine kontinuierliche oder Single-Shot Messung. Hierbei lassen sich beide Spannungen oder jeweils eine der Spannungen messen.
Der TPA626 ist interessant für Ihre Entwicklung? Sprechen Sie uns direkt an für weitere Informationen zum TPA626 36V Bi-Directional Frontend von 3PEAK. Gern beraten wir Sie zu den übrigen Analog, Mixed-Signal und ADC/DAC Produkten von 3PEAK. Hier haben Sie direkt die Möglichkeit uns Ihre Anfrage zu senden – wir setzen uns umgehend mit Ihnen in Verbindung
