Bruckewell – CMSG120N013MDG 1200V HPS – IGBT mit integriertem SiC MOSFET & FRED

Bruckewell - CMSG120N013MDG 1200V HPS

Bruckewell – CMSG120N013MDG 1200V HPS – IGBT + MOSFET & FRED: Mit dem neuen Hybrid-Leistungsschalter (HPS) zeigt der taiwanesische Hersteller Bruckewell erneut seine Innovationskraft und verbindet die Vorteile von Si IGBTs mit denen schnell schaltender SiC MOSFETs.

Mit hybriden Leistungsschaltern (HPS) lassen sich der niedrige Einschaltwiderstand von Si IGBTs und die schnellen Schaltzeiten von SiC MOSFETs so kombinieren, dass die Schaltverluste im Vergleich zum alleinigen IGBT deutlich reduziert werden, ohne dabei eine so kostspielige Lösung wie einen reinen SiC MOSFET berücksichtigen zu müssen.

Damit eignet sich diese Technologie ideal für Energiespeicher und USV Systeme, Schweißgeräte, Inverter für Solartechnik, Wandler für Ladelösungen von Elektrofahrzeugen und weiteren Hochstromapplikationen die soft switching benötigen.

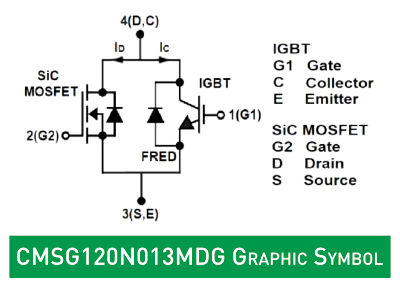

CMSG120N013MDG kurz vorgestellt

Bruckewell hat das Hybrid-Schalter-Modul CMSG120N013MDG für 1200V VCE ausgelegt. Der Maximale Kollektorstrom beträgt bei 25°C 260A und bei 100°C noch 130A.

Bei einer Gate-Spannung von 15V beträgt der Einschaltwiderstand lediglich 13,3mOhm bei 25°C (14,6mOhm @ 100°C).

Datenblatt

Das Modul ist als 4-pin Variante im SOT-227 Gehäuse ausgeführt.

Die Zugänglichkeit der beiden Gates unabhängig voneinander hat den Vorteil, dass über zeitlich versetztes Ein- bzw. Ausschalten die Schaltverluste und -zeiten insgesamt optimiert werden können.

Die Hintergründe zu HPS fasst Bruckewell in einer Application Note zusammen.

Diese Application Note geht auf die Details der Performanceoptimierung sowie Wirtschaftlichkeitsberechnung ein.

Hier wird auch der IGD8233 – ein isolierter Dual-Gate Treiber – vorgestellt. Die ideale Ergänzung zum CMSG120N013MDG.

HPS Application Note
